Reverse Engineering av svømmeverktøy
Dette Reverse engineering av svømmeverktøy delprosjektet fokuserte på å fange opp et ergonomisk objekt designet for håndinteraksjon. I motsetning til stive mekaniske deler er geometrien styrt av menneskelig bruk. Derfor krevde rekonstruksjonen nøyaktig overflatekontinuitet og korrekte proporsjoner. Arbeidsflyten følger de samme prinsippene som brukes i bygningsdokumentasjon, men anvendt på produktgeometri med organisk form.
Omvendt konstruksjon av svømmeverktøy som ergonomisk rekonstruksjon

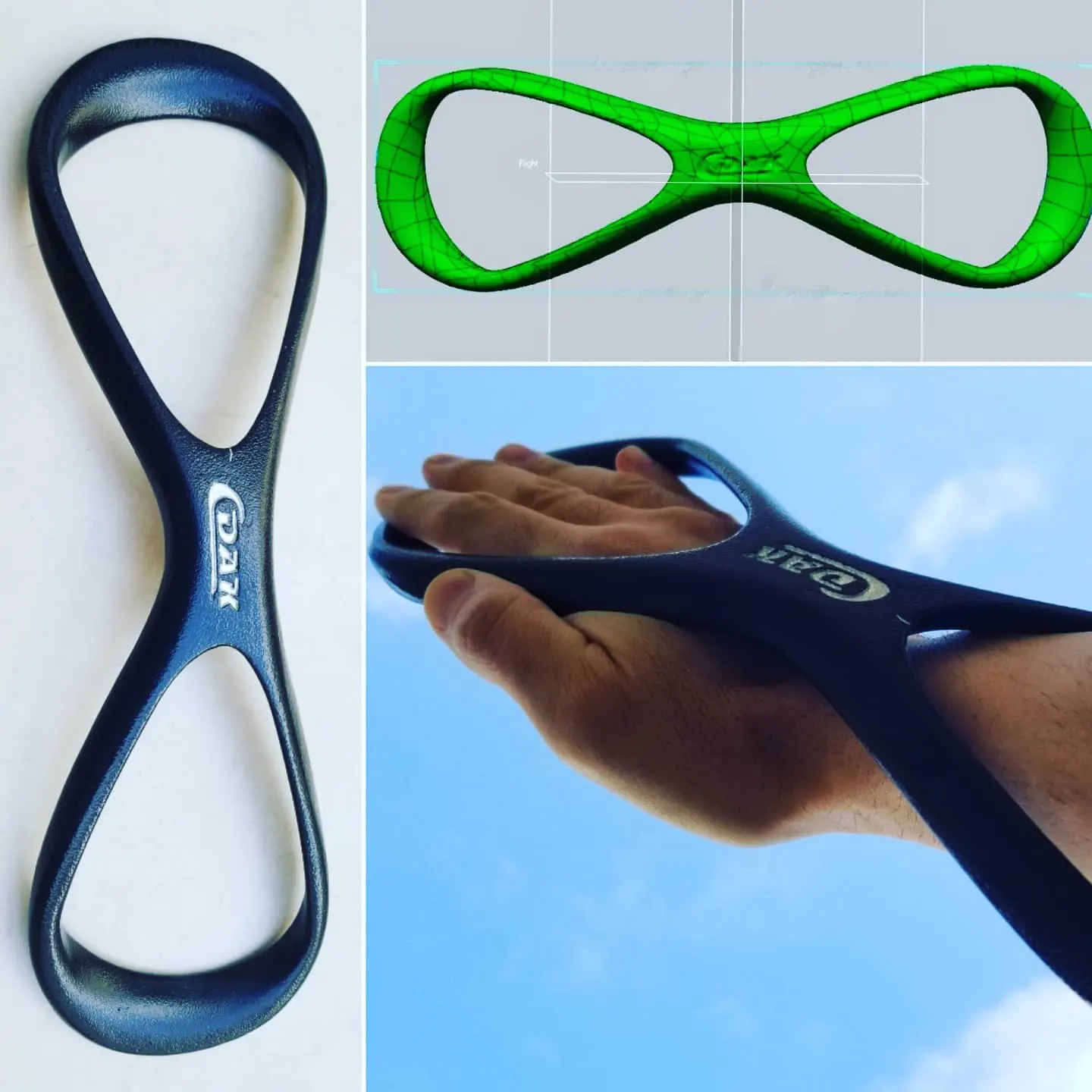

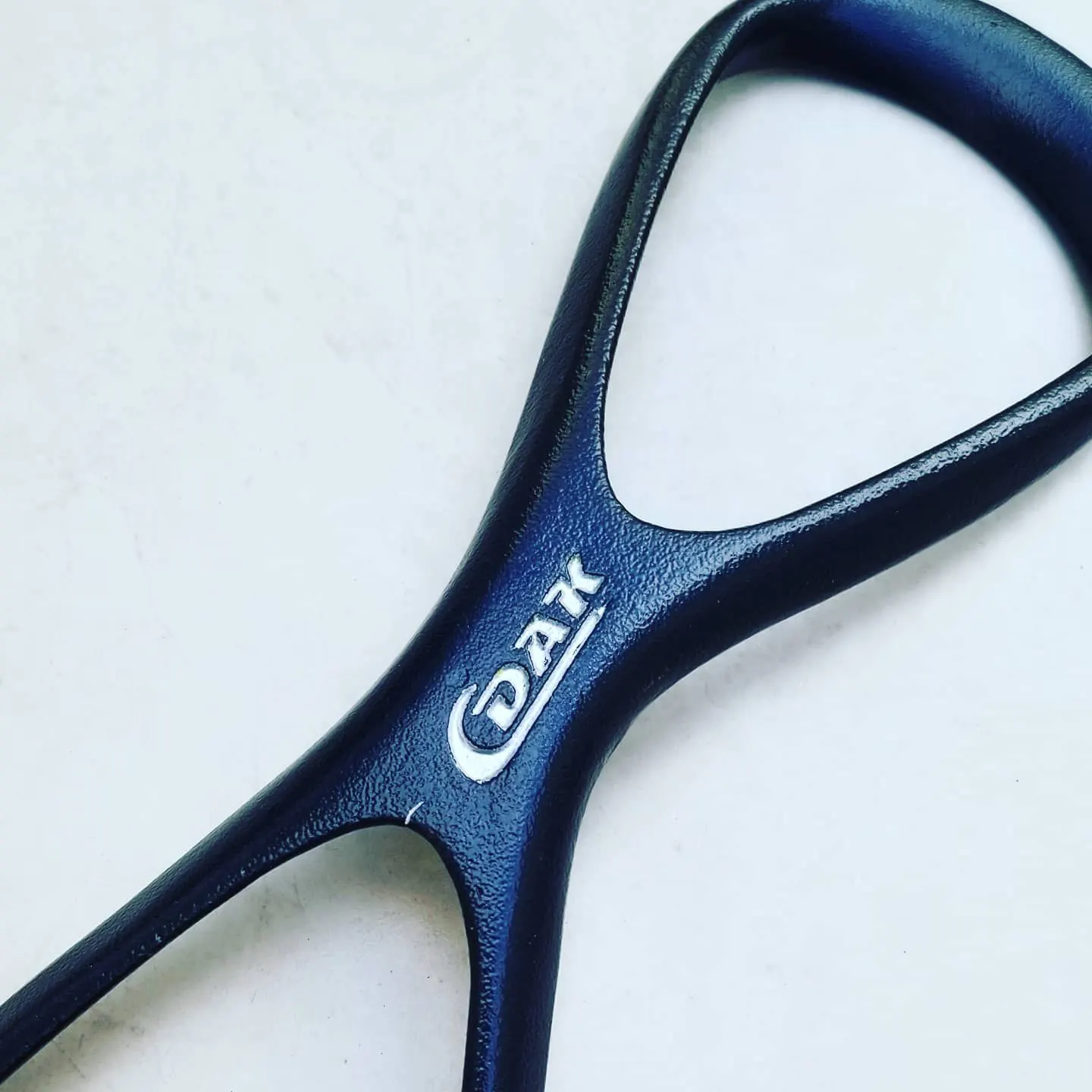

Objektet kombinerer jevne overganger med en kontinuerlig loopstruktur. Først tok vi bilder av den ytre overflaten. Deretter analyserte vi gripesonene der hånden legger press. Som et resultat ble Reverse engineering av svømmeverktøy prosessen krevde at både formkontinuitet og ergonomisk hensikt ble ivaretatt.
Geometriske egenskaper
- Gjennomgående sløyfe uten skarpe kanter.
- Jevne overganger mellom gripeområdene.
- Symmetri kombinert med lokal asymmetri.
3D-skanning av glatte organiske overflater
Glatte objekter krever stabile skanneforhold. Først sørget vi for konsekvent dekning av hele overflaten. Deretter justerte vi flere skanninger for å unngå forvrengning. I tillegg kontrollerte vi krumningsoverganger for å opprettholde nøyaktigheten. Resultatet var at datasettet bevarte både makroform og fin overflatekvalitet. Denne tilnærmingen er i tråd med vår 3D-skanning arbeidsflyter og strukturerte bygningsmåling logikk.
Skanning av fokuspunkter
- Opprettholder jevn krumning på tvers av løkken.
- Unngå støy på reflekterende overflater.
- Sikrer jevn masketetthet.

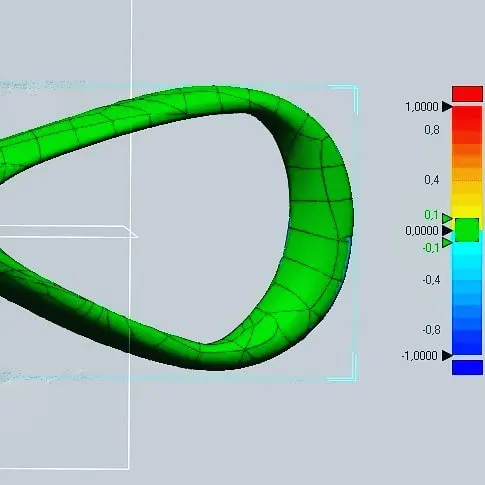

Overflaterekonstruksjon og topologikontroll
Etter skanning måtte modellen rekonstrueres. Først renset vi nettet og fjernet artefakter. Deretter gjenoppbygde vi overflaten for å oppnå kontinuitet. Dessuten justerte vi topologien for å unngå uregelmessig deformasjon. Resultatet er at den endelige modellen oppfører seg forutsigbart i nedstrøms prosesser.
Strategi for gjenoppbygging
- Oppretthold en kontinuerlig overflate uten avbrudd.
- Kontroller krumningen i ergonomiske soner.
- Sikre stabil topologi for videre bruk.
Forberedelse for reproduksjon og produksjon
Den rekonstruerte geometrien kan brukes til reproduksjon eller modifisering. Først validerte vi proporsjonene mot det opprinnelige objektet. Deretter forberedte vi modellen for produksjonsarbeidsflyter. Resultatet er at objektet kan reproduseres med konsistent geometri. Dette er direkte knyttet til vår 3D-utskrift kapasitet og reverse engineering-pipeline.
Anvendelse i produktanalyse og -design
Ergonomiske verktøy er ofte vanskelige å redesigne uten referansegeometri. Reverse engineering gjør det imidlertid mulig å fange opp eksisterende løsninger. Dermed kan designere analysere gripeeffektivitet og formoppførsel. Denne tilnærmingen ligner på skanning-til-BIM, der eksisterende forhold definerer modellen. For lignende oppgaver, se vår Kontaktside.
Sammendrag av prosjektet
Objekt: ergonomisk svømmetreningsverktøy for håndmotstand.
Prosess: 3D-skanning, overflaterekonstruksjon og geometriforbedring.
Resultat: ren digital modell klar for reproduksjon og analyse.
Vanlige spørsmål om prosjektet
Hvorfor er reverse engineering av svømmeverktøy forskjellig fra mekaniske deler?
Fordi geometrien er drevet av ergonomi snarere enn strenge dimensjoner, noe som krever nøye overflaterekonstruksjon.
Kan glatte overflater skannes nøyaktig?
Ja, men de krever kontrollert skanning og nøye justering for å unngå forvrengning.
Bevares den ergonomiske formen under rekonstruksjonen?
Ja, prosessen fokuserer på å opprettholde kurvatur og proporsjoner som definerer brukervennlighet.
Hva brukes den endelige modellen til?
Modellen kan brukes til reproduksjon, modifisering eller produktanalyse.
