Reverse Engineering av kjøretøydeler
Dette prosjektet fokuserer på Reverse engineering av kjøretøydeler på tvers av ulike komponenttyper, inkludert utvendige paneler, strukturelle elementer og mekaniske hus. Hver del krevde en egen tilnærming fordi geometri, funksjon og installasjonsforhold varierer betydelig. Derfor ble arbeidsflyten tilpasset hvert enkelt objekt i stedet for å bli brukt som en fast mal. Denne saken er en del av vår Reverse engineering-prosjekter og støtter den samme logikken som brukes på tvers av våre ingeniørprosjekter.
Forstå geometri før rekonstruksjon
Hver komponent ble først evaluert ut fra hvordan den fungerer i monteringen. Noen deler er avhengige av visuell kontinuitet, mens andre er avhengige av nøyaktig innretting. Derfor startet rekonstruksjonsstrategien med å identifisere kritiske funksjoner. For eksempel definerer monteringssoner og tilkoblingskanter om en del vil passe riktig. Ytre overflater definerer derimot hvordan objektet oppfattes etter montering.
Typer komponenter i dette prosjektet
- Utvendige paneler med sammenhengende synlige overflater.
- Mekaniske deksler med innvendig struktur.
- Tilkoblingselementer med definerte monteringspunkter.
3D-skanning av kjøretøykomponenter
Skanningsfasen krevde ulike oppsett avhengig av materiale og overflatetilstand. Først ble geometrien i stor skala registrert for å fastslå den overordnede formen. Deretter ble oppmerksomheten flyttet til mindre detaljer som kanter, hull og grensesnitt. Resultatet ble et datasett som inkluderte både global form og lokale detaljer. Denne tilnærmingen følger de samme prinsippene som brukes i 3D-skanning og detaljert bygningsmåling.
Hovedfokus under skanning
- Bevare justeringen mellom funksjonelle elementer.
- Fange opp overflatestrømning uten forvrengning.
- Opprettholde tilstrekkelig detaljnivå for rekonstruksjon.
Fra skannedata til funksjonell geometri
Rå skanninger inneholder ofte støy, slitasje og mindre deformasjoner. Neste trinn gikk derfor ut på å omforme datasettet til brukbar geometri. Først ble nettet renset og stabilisert. Deretter ble manglende eller skadede områder rekonstruert basert på omkringliggende geometri. I tillegg ble kritiske grensesnitt bevart for å sikre kompatibilitet med eksisterende sammenstillinger. Resultatet var at modellen ble egnet for teknisk bruk i stedet for bare visualisering.
Hvorfor omvendt konstruksjon er nødvendig for bildeler
Kjøretøykomponenter er ofte vanskelige å reprodusere ved hjelp av manuell måling alene. Komplekse kurver, skjulte strukturer og uregelmessige former gjør tradisjonelle metoder upålitelige. I motsetning til dette, Reverse engineering av kjøretøydeler gir en komplett digital referanse. Dette gjør at ingeniørene kan arbeide med nøyaktig geometri fra begynnelsen av prosessen. Det samme prinsippet brukes i skanning-til-BIM, der eksisterende forhold definerer modellen.
Bruksområder innen restaurering og utskifting

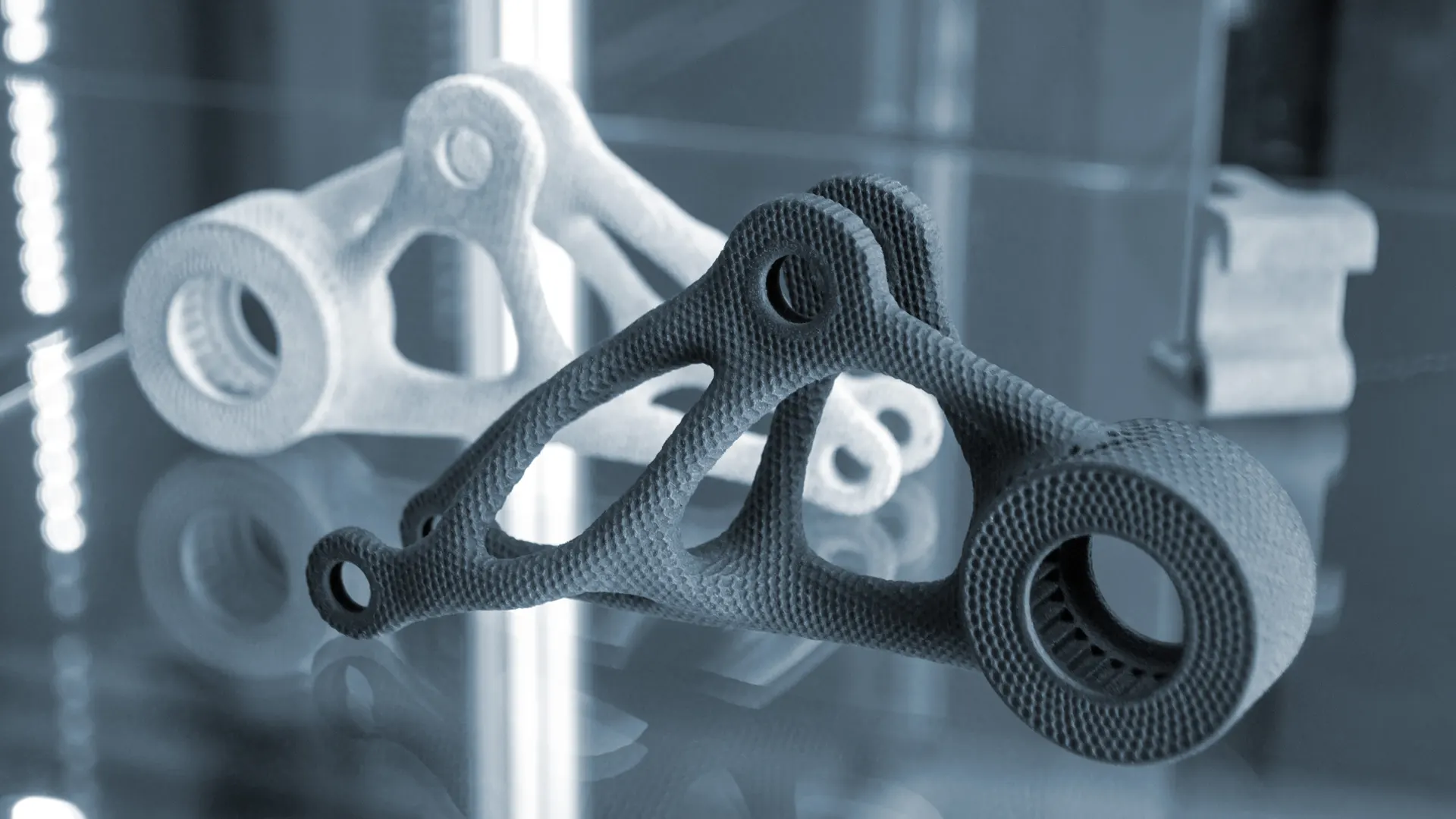

Et av de viktigste bruksområdene for denne arbeidsflyten er restaurering. Når originaldeler ikke lenger er tilgjengelige, blir reverse engineering den eneste pålitelige metoden for reproduksjon. Først digitaliseres den eksisterende delen. Deretter korrigeres geometrien og klargjøres for produksjon. Resultatet er at nye komponenter kan produseres med konsistente dimensjoner og passform. Modeller kan også brukes til prototyping og testing innenfor 3D-utskrift arbeidsflyter før endelig produksjon.
Integrering i tekniske arbeidsflyter
De rekonstruerte modellene kan integreres i ulike arbeidsflyter, blant annet CAD-modellering, simulering og produksjonsplanlegging. De samme dataene kan dessuten brukes til dokumentasjon og redesign. Denne fleksibiliteten gjør reverse engineering til et praktisk verktøy, ikke bare for reparasjon, men også for produktutvikling og -optimalisering.
Sammendrag av prosjektet
Omfang: skanning og rekonstruksjon av flere kjøretøykomponenter med ulike geometrityper.
Produksjon: rene digitale modeller som egner seg for CAD-arbeidsflyter og reproduksjon.
Brukssak: restaurering, reservedeler og tekniske analyser.
Vanlige spørsmål om prosjektet
Hva er reverse engineering av bildeler?
Det er en prosess der eksisterende komponenter fanges opp og konverteres til nøyaktige digitale modeller for analyse, rekonstruksjon eller produksjon.
Når brukes reverse engineering i bilprosjekter?
Det brukes når deler er utgått, skadet eller må modifiseres for å passe til et bestemt bruksområde.
Hvor nøyaktig er 3D-skanning av bildeler?
Moderne skanningsteknologi gir tilstrekkelig nøyaktighet for tekniske oppgaver, inkludert produksjon av reservedeler.
Kan skadede komponenter rekonstrueres?
Ja, det stemmer. Selv om en del er slitt eller delvis ødelagt, kan geometrien gjenopprettes ved hjelp av rekonstruksjonsteknikker.
Hva er resultatet av prosessen?
Resultatet er en digital modell som kan brukes til CAD, simulering eller produksjon.
Brukes 3D-printing etter reverse engineering?
Ja. 3D-printing brukes ofte til å validere geometri og teste passform før fullskalaproduksjon.
