Ingeniería inversa de suelas de zapatillas
Este ingeniería inversa de suelas de zapatillas se centró en capturar y reconstruir la compleja geometría de una suela para su reproducción. A diferencia de los objetos simples, la suela de un zapato combina una forma estructural con un patrón de superficie detallado. Por tanto, la tarea requería tanto una reconstrucción exacta de la geometría como una reproducción precisa de la suela. El trabajo apoya documentación del edificio flujos de trabajo adaptados a la geometría del producto y complementa nuestra ingeniería inversa casos.
Ingeniería inversa de suelas de zapatillas como tarea de superficie + patrón

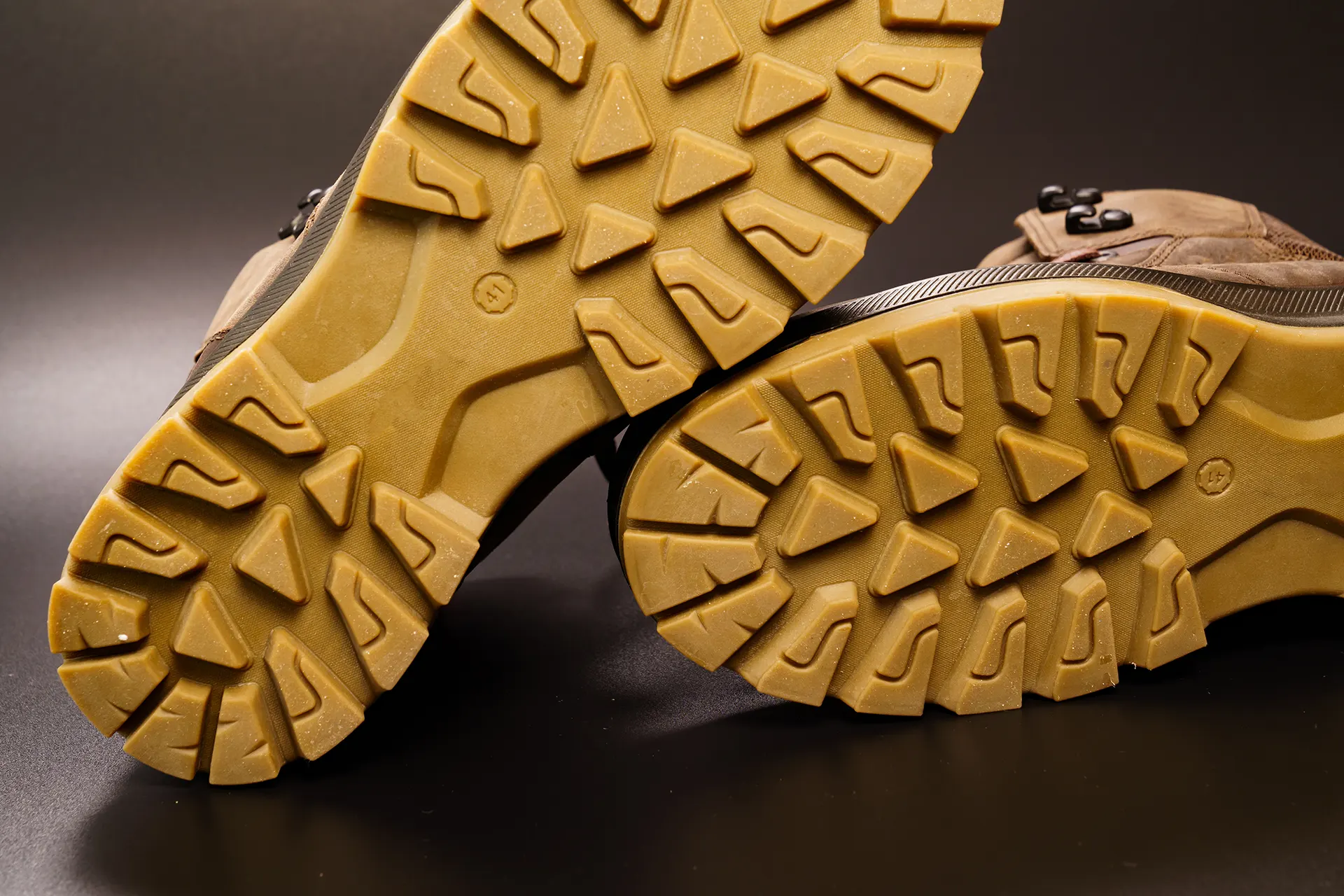

Una suela no es sólo un volumen. Es una combinación de macroforma y micropatrón. En primer lugar, captamos la curvatura global de la suela. Después, nos centramos en los detalles de la banda de rodadura que definen el comportamiento de agarre y desgaste. Como resultado, la ingeniería inversa de suelas de zapatillas proceso requería equilibrar ambos niveles de geometría.
Características clave de la geometría de la suela
- Curvatura continua adaptada a la forma del pie.
- Dibujo detallado de la banda de rodadura con elementos repetitivos.
- Zonas funcionales con diferente comportamiento superficial.

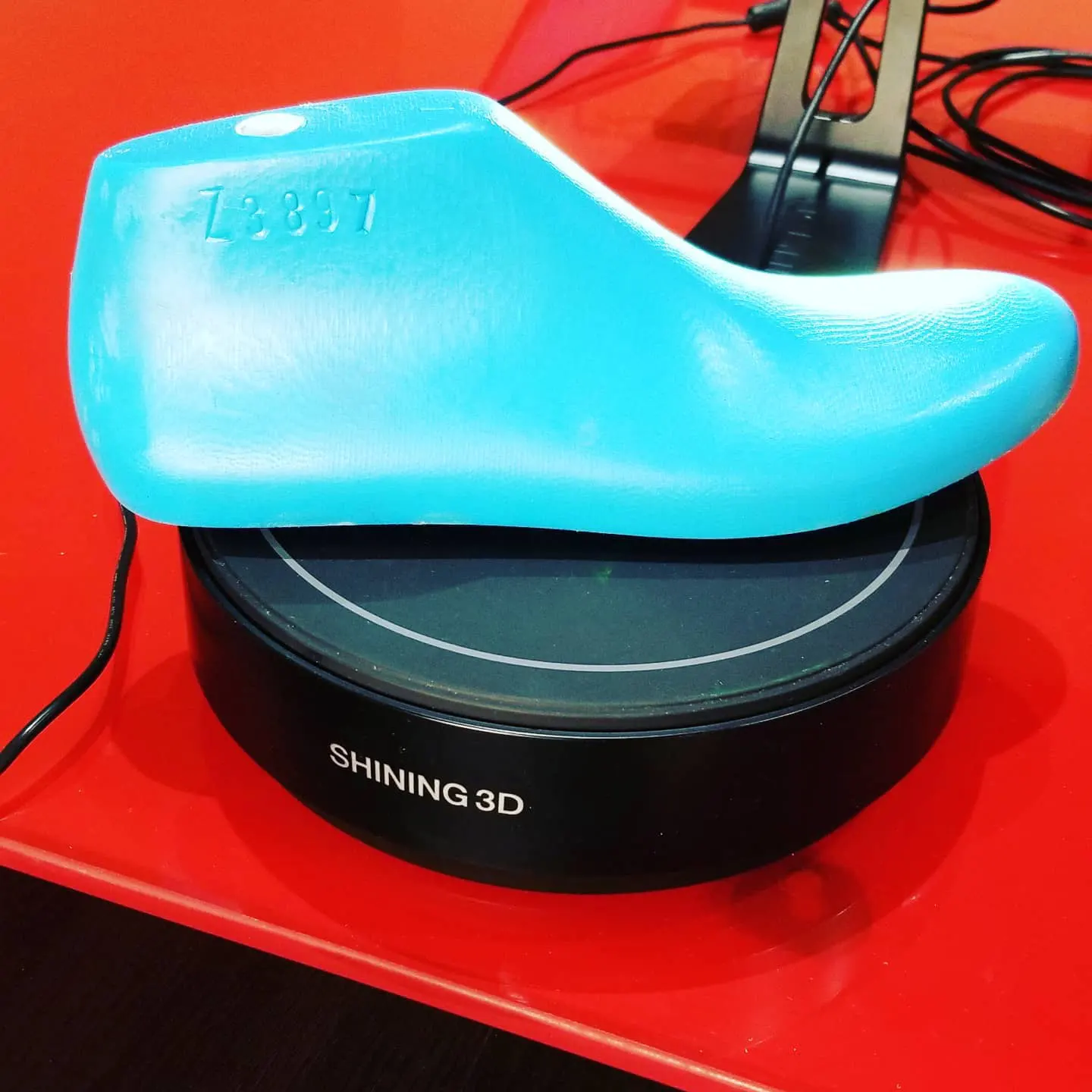

Escaneado 3D de superficies con patrones complejos

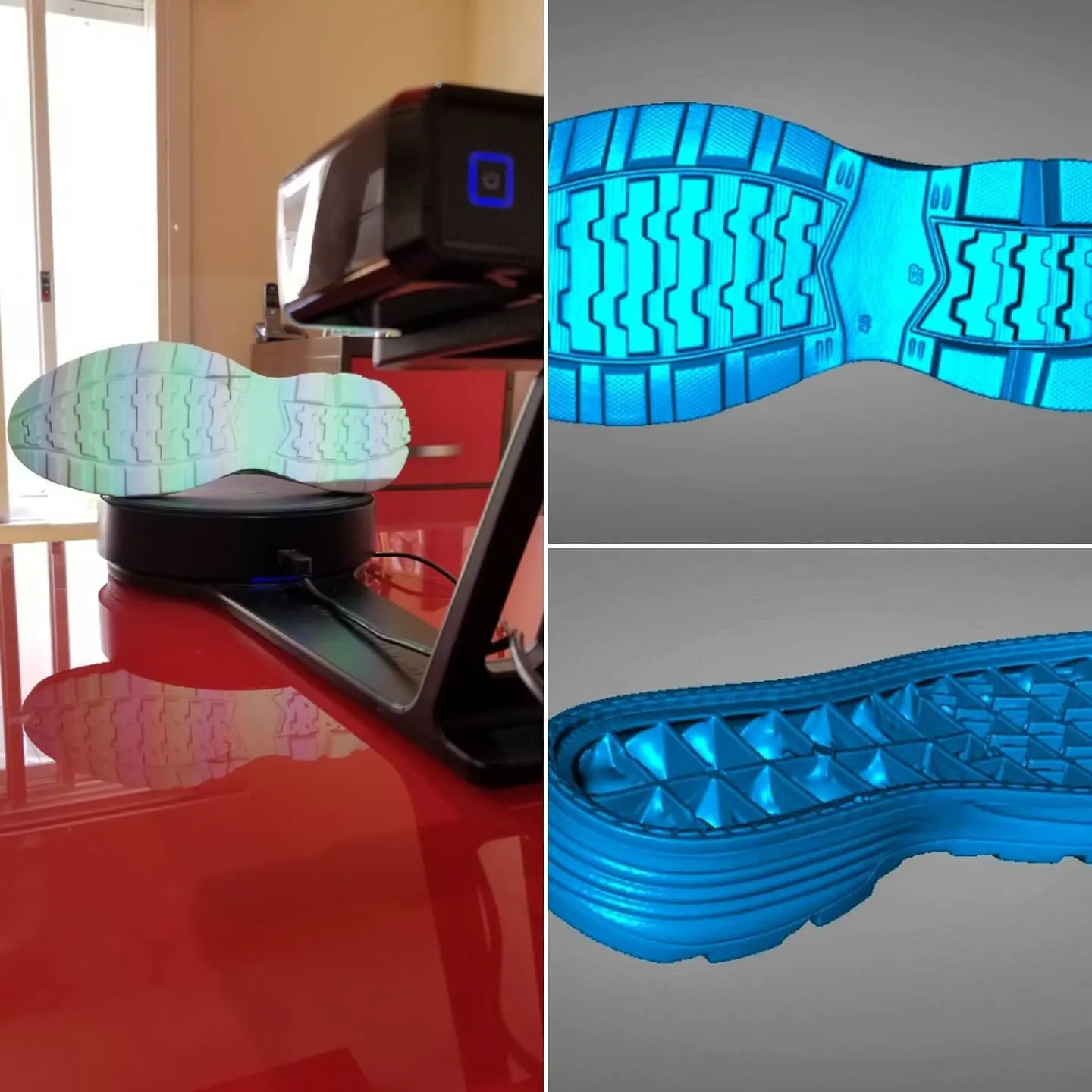

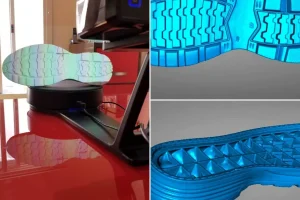

La fase de exploración requería una adquisición de datos estable tanto en las zonas lisas como en las estructuradas. En primer lugar, capturamos la suela desde múltiples ángulos. A continuación, nos aseguramos de que los pequeños rasgos se conservaban durante la alineación. Además, comprobamos las transiciones entre las zonas lisas y las estructuradas. Como resultado, el conjunto de datos proporcionó una base fiable para la reconstrucción. Este flujo de trabajo está en consonancia con nuestro Escaneado 3D enfoque y precisa medición de edificios técnicas.
Desafíos de la digitalización
- Captura de la banda de rodadura fina sin ruido.
- Mantener la coherencia en todas las áreas curvas.
- Alineación de exploraciones sin distorsión del patrón.

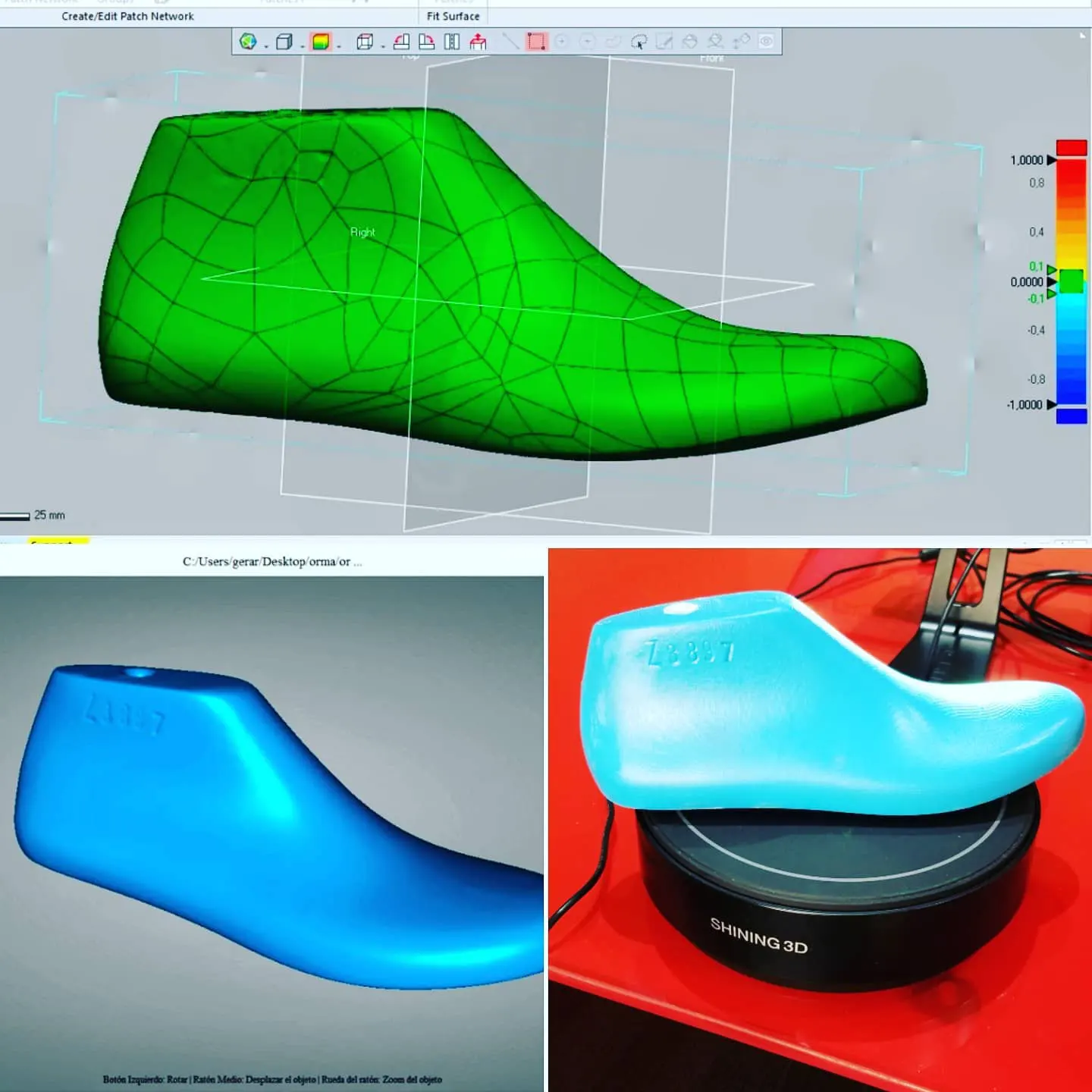

Reconstrucción de la geometría afectada por el desgaste
Las suelas usadas suelen contener zonas desgastadas o comprimidas. Por tanto, no nos basamos únicamente en el escaneado en bruto. En primer lugar, analizamos la simetría y las estructuras repetitivas del patrón. A continuación, restauramos los elementos que faltaban o estaban degradados. Además, corregimos las distorsiones causadas por el uso. Como resultado, el modelo reconstruido representa la geometría prevista y no el estado de desgaste.
Estrategia de reconstrucción
- Restaure los elementos repetitivos del patrón de forma coherente.
- Transiciones suaves entre zonas funcionales.
- Preservar las proporciones y la alineación originales.
Preparación de moldes para la producción en serie

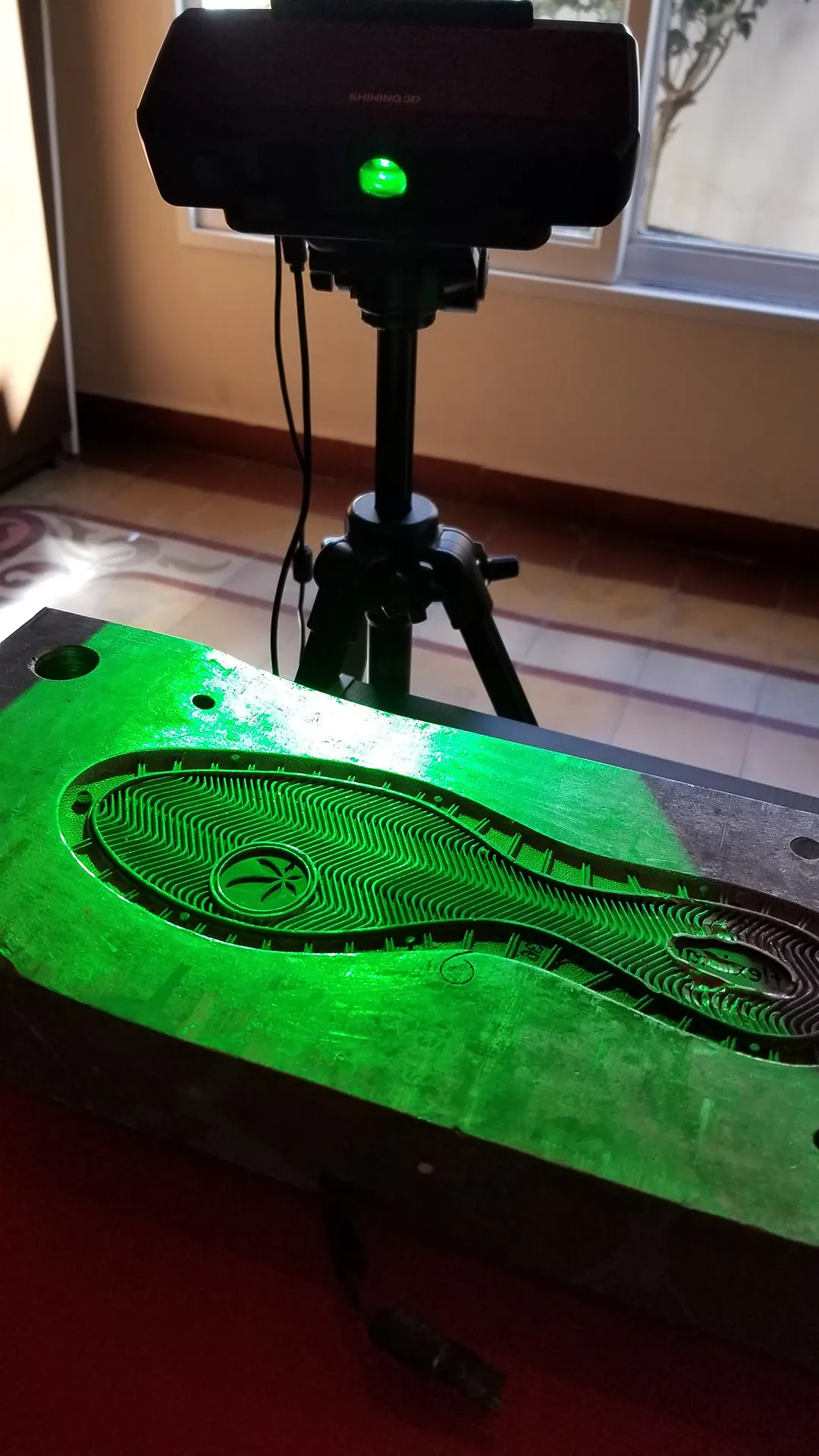

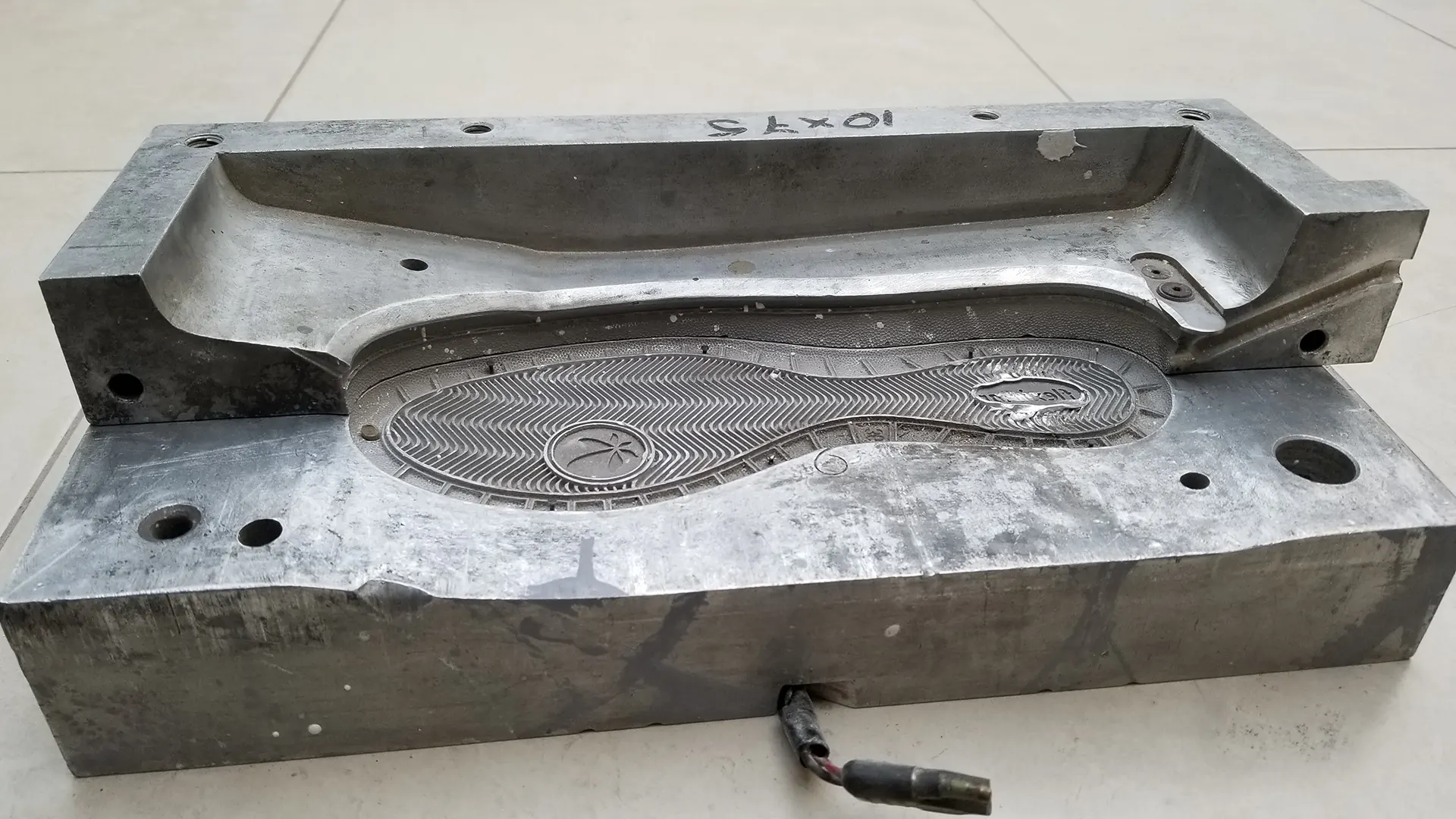

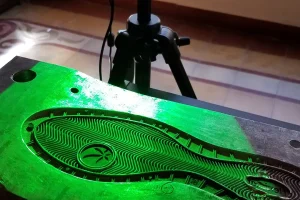

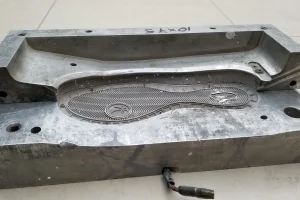

Tras la reconstrucción, la geometría se preparó para la creación del molde. Este paso convierte el modelo digital en una forma lista para la fabricación. En primer lugar, optimizamos el modelo en función de las restricciones de producción. A continuación, definimos la lógica de separación y los ángulos de desmoldeo. Como resultado, el modelo final permite una producción repetible. Este proceso conecta directamente con nuestro Impresión 3D y flujos de trabajo de fabricación.
Aplicación en el desarrollo y sustitución de productos
La suela reconstruida puede utilizarse para la creación de prototipos, piezas de recambio o análisis de productos. En lugar de rediseñar desde cero, la geometría se deriva de una referencia existente. Como resultado, se reduce el tiempo de desarrollo al tiempo que se mantiene la compatibilidad. Este planteamiento es pertinente no sólo para el calzado, sino también para aplicaciones más amplias. escaneado a BIM lógica, donde las condiciones existentes definen el modelo. Para casos similares, visite nuestro Página de contacto.
Resumen del proyecto
Objeto: Suela de zapatilla con dibujo complejo y geometría curvada.
Proceso: Escaneado 3D, reconstrucción de superficies y preparación de moldes.
Resultado: modelo listo para fabricar y reproducir.
Preguntas frecuentes del proyecto
¿Por qué es compleja la ingeniería inversa de suelas de zapatillas?
Porque combina la forma general con patrones detallados de la banda de rodadura, ambos de los cuales deben ser reconstruidos con precisión.
¿Pueden utilizarse como referencia las suelas desgastadas?
Sí. Sin embargo, la geometría debe reconstruirse para eliminar el desgaste y restaurar el diseño original.
¿Se conserva el dibujo de la banda de rodadura durante la exploración?
Sí. El escaneado de alta resolución permite captar pequeños rasgos, que luego se afinan durante la reconstrucción.
¿Para qué se utiliza el producto final?
El modelo se utiliza para la creación de moldes, prototipos o reproducción de la geometría de la suela.
