Ingeniería inversa de palas de hélice
Este ingeniería inversa de palas de hélice El subproyecto se centró en capturar y reconstruir una superficie aerodinámica larga con curvatura continua y grosor cambiante. A diferencia de las piezas mecánicas compactas, una pala de hélice requiere el control de todo el perfil a lo largo de su longitud. Por tanto, el principal reto no era sólo escanear el objeto, sino preservar su comportamiento geométrico en forma digital. Este caso forma parte de nuestro proyectos de ingeniería inversa.
Reconstrucción de un perfil aerodinámico continuo

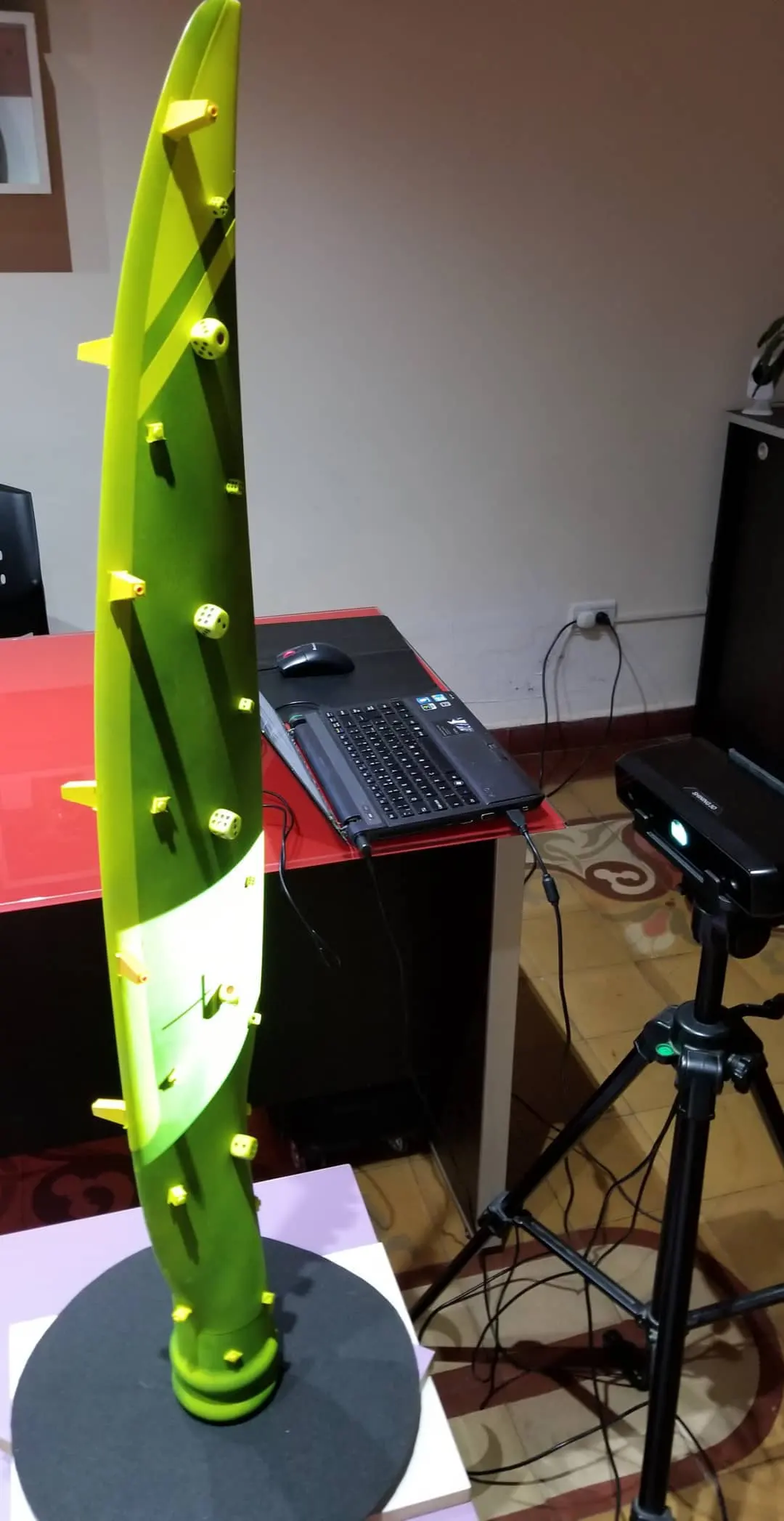

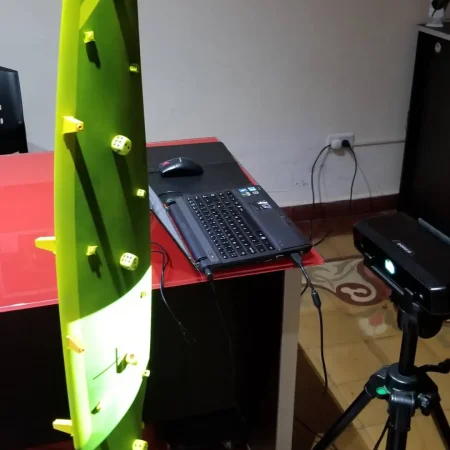

La geometría de la pala cambia en toda su longitud. Además, las transiciones de la superficie deben ser suaves y uniformes. Por ello, la tarea requería algo más que el procesamiento estándar de mallas. En primer lugar, capturamos la geometría con múltiples escaneados alineados. A continuación, analizamos el flujo superficial a través de la pala. Como resultado, establecimos una base fiable para la reconstrucción que preservaba la lógica aerodinámica general.
Características geométricas de la pala
- Superficie larga y continua con cambios graduales de curvatura.
- Variación del grosor de la raíz a la punta.
- Torsión del perfil a lo largo del eje longitudinal.
Interpretación superficial en lugar de copia directa

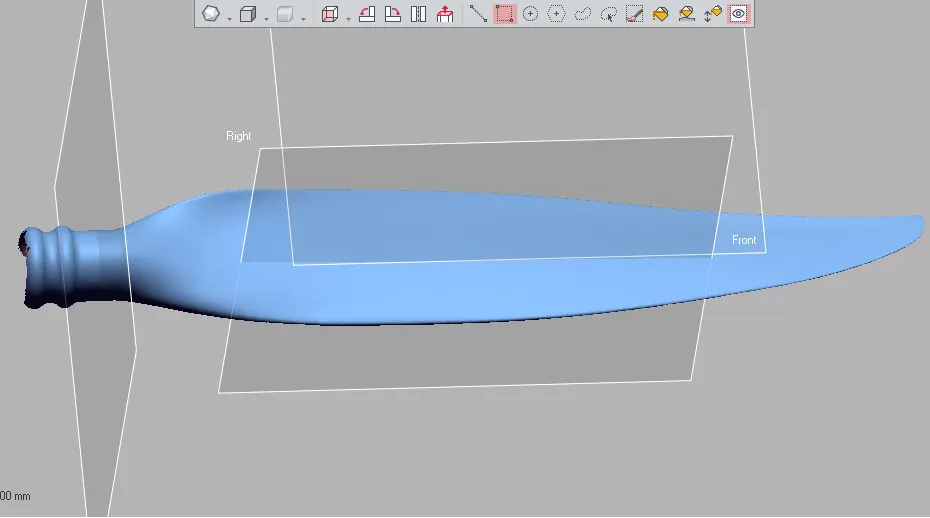

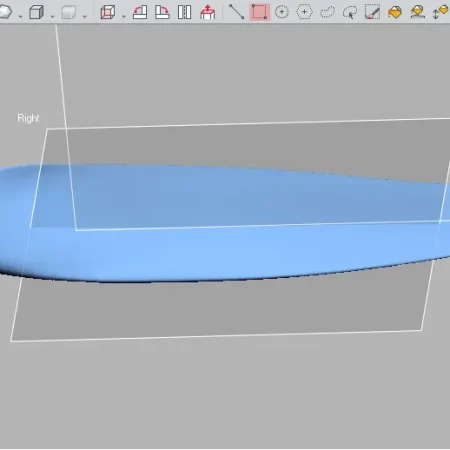

Una malla sin procesar refleja la superficie escaneada, pero no siempre representa una forma de ingeniería limpia. Por tanto, interpretamos la geometría en lugar de copiarla directamente. En primer lugar, eliminamos las irregularidades locales del escaneado. A continuación, reconstruimos la superficie de la pala con una continuidad controlada. El resultado fue un modelo estable, coherente y apto para su uso posterior.
Por qué es fundamental este paso
Las piezas aerodinámicas dependen de transiciones suaves y formas predecibles. Las pequeñas desviaciones de la superficie pueden afectar al rendimiento o al ajuste. Por lo tanto, la reconstrucción debe centrarse en la geometría global, no sólo en la precisión de los puntos. Este enfoque garantiza que el modelo digital se comporte como un componente real y no como un artefacto escaneado.
Del modelo digital a la hoja física
Tras completar el modelo digital, fabricamos un prototipo físico utilizando Impresión 3D. Este paso nos permitió evaluar la hoja reconstruida a escala real. Además, proporcionó una forma directa de inspeccionar las proporciones, las transiciones de los bordes y la forma general. Como resultado, el flujo de trabajo conectó la reconstrucción digital con la validación tangible.
Lo que revela la validación física
Una pala impresa facilita la comprensión de las relaciones geométricas. Por ejemplo, permite comparar el comportamiento de la raíz y la punta. Además, ayuda a identificar incoherencias sutiles que son difíciles de ver en pantalla. Por lo tanto, el resultado físico se convierte en una parte clave del proceso de reconstrucción.
Resultado y aplicación

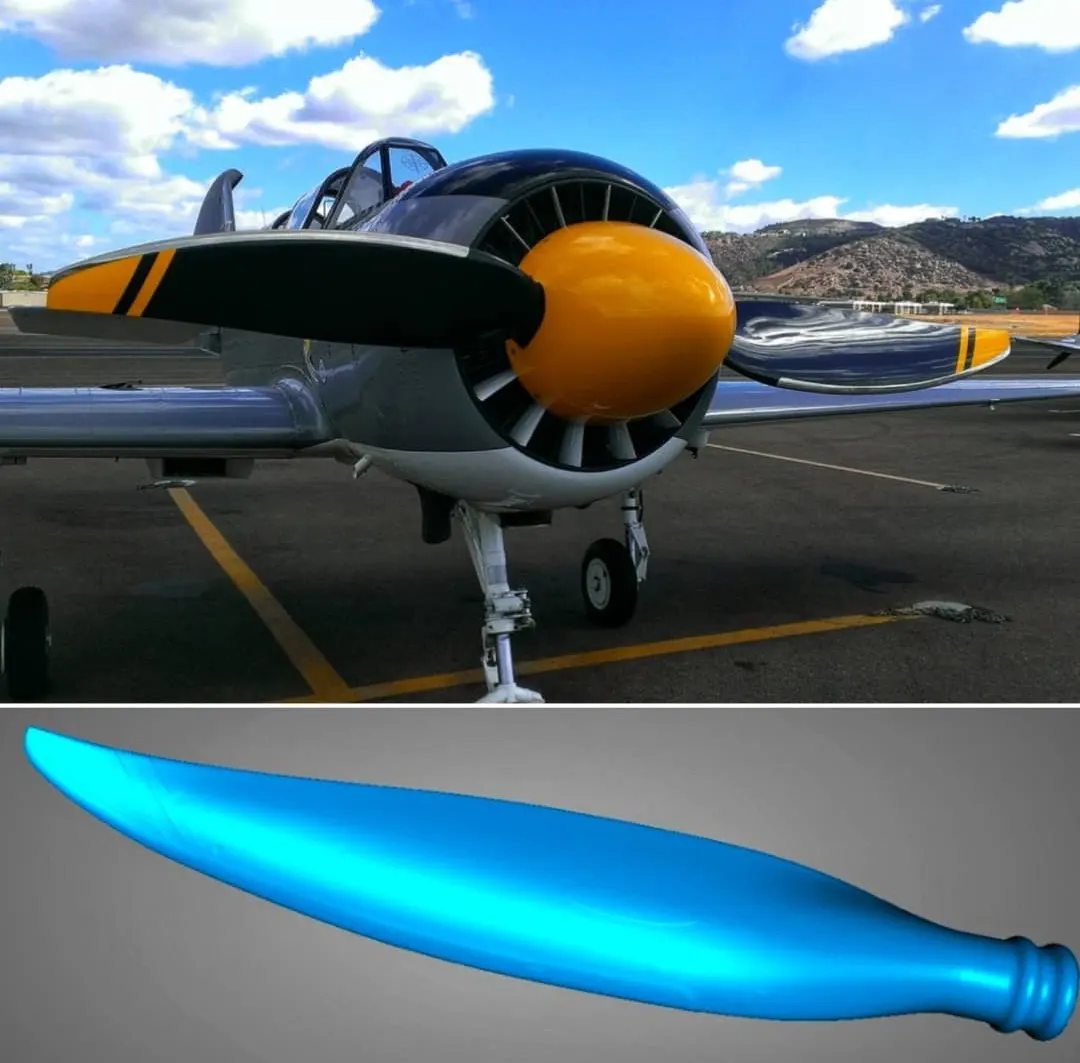

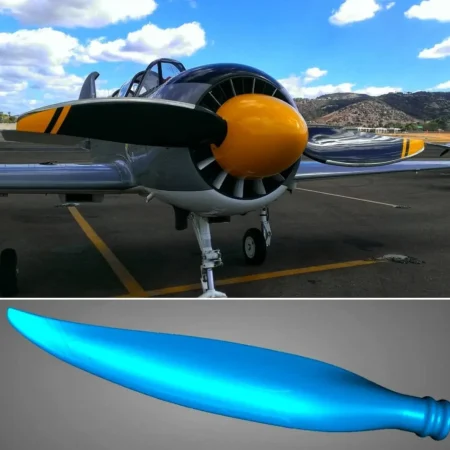

El resultado final fue un modelo reconstruido de la pala de la hélice y un prototipo a escala real. Juntos ofrecen una representación clara de la geometría original. Como resultado, el proyecto demuestra cómo puede aplicarse la ingeniería inversa a componentes aerodinámicos complejos. También muestra cómo los flujos de trabajo digitales y físicos pueden trabajar juntos en un proceso coherente. Para hablar de una tarea similar, utilice el Página de contacto.
Resumen del proyecto

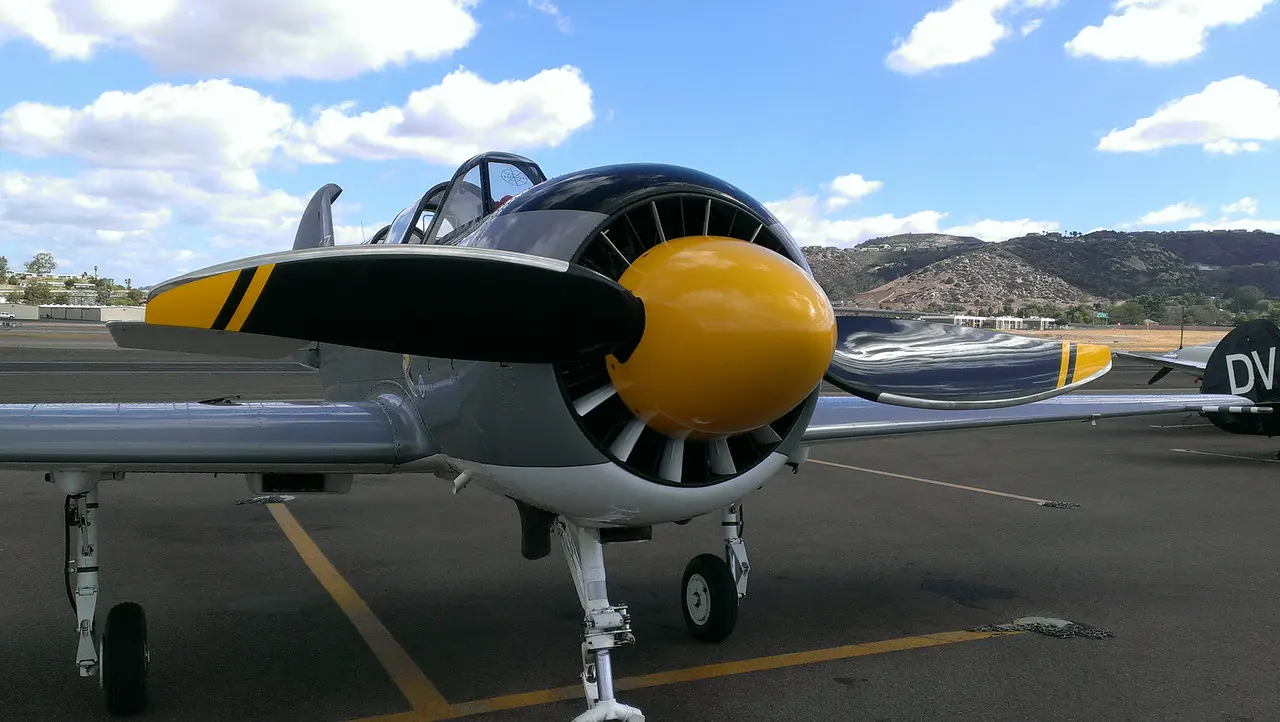

Objeto: pala de hélice de avión con geometría curva ampliada.
Proceso: escaneado, interpretación de superficies, reconstrucción digital y producción de prototipos.
Resultado: modelo aerodinámico continuo y un prototipo físico de pala para su evaluación.
Ingeniería inversa de palas de hélice Proyecto FAQ
¿Por qué es difícil reconstruir una pala de hélice?
Porque la geometría cambia en toda su longitud y requiere transiciones de superficie suaves. Por lo tanto, el simple escaneado no es suficiente.
¿Proporciona un escáner un modelo listo para usar?
No. Un escáner captura datos en bruto, pero la superficie debe interpretarse y reconstruirse para crear un modelo de ingeniería estable.
¿Por qué es importante la continuidad superficial?
Porque los componentes aerodinámicos dependen de una geometría lisa. Las irregularidades pueden afectar al comportamiento o al ajuste de la pieza.
¿Cuál es el papel de la impresión 3D en este proceso?
Permite evaluar la hoja reconstruida de forma física, lo que facilita la evaluación de las proporciones y el comportamiento de la superficie.
