Reverse Engineering av takstein

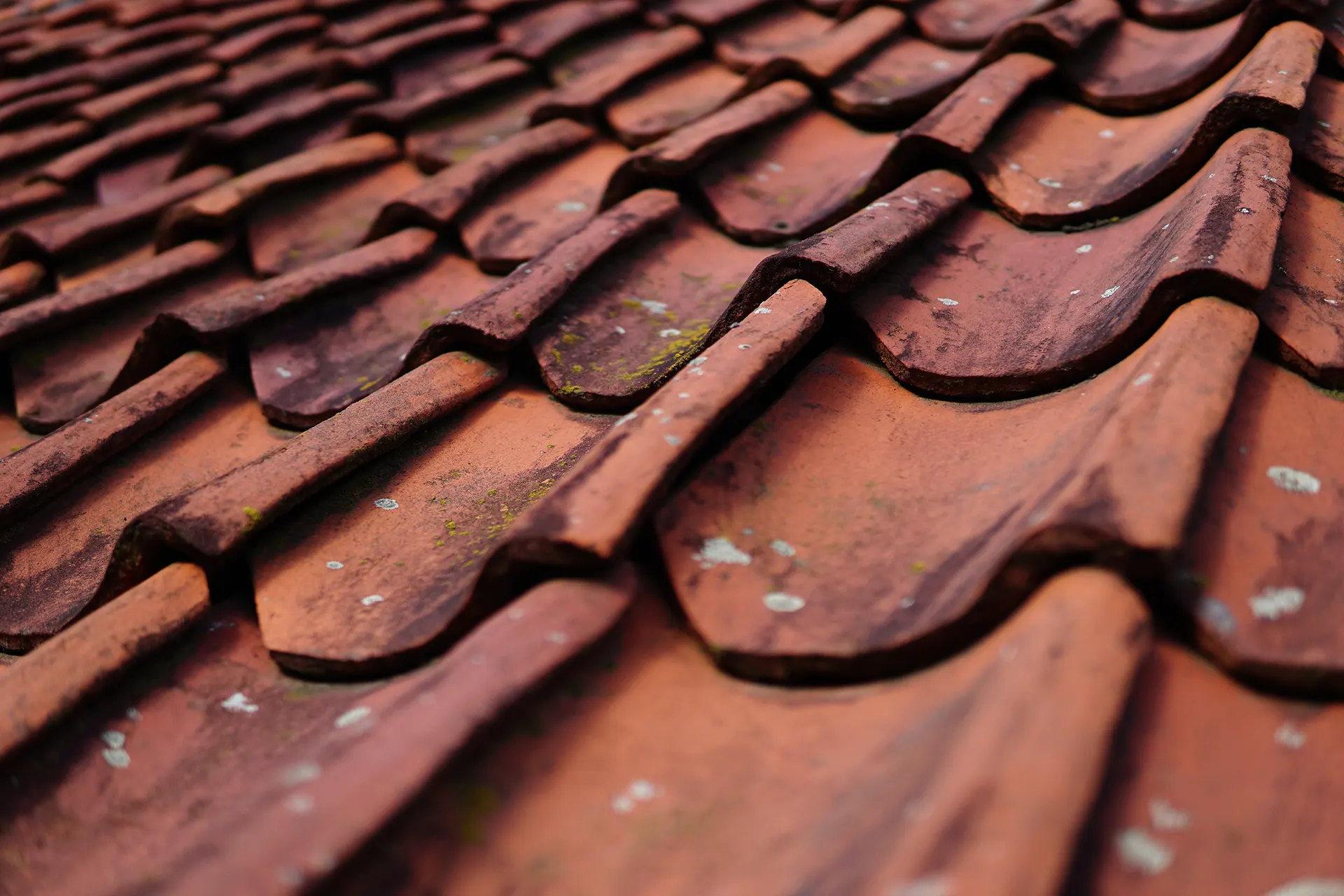

Dette Reverse engineering av takstein delprosjektet fokuserte på å restaurere et skadet tak og samtidig bevare dets opprinnelige arkitektoniske karakter. I stedet for å erstatte tekkingen med moderne alternativer, reproduserte vi den eksisterende teglsteinsgeometrien. Først valgte vi ut et representativt element. Deretter fanget vi opp formen og bygget om profilen for produksjon. Resultatet er en løsning som støtter bygningsdokumentasjon og nøyaktig planlegging av renovering. Arbeidet er en del av vår reverse engineering portefølje.
Reverse engineering av takstein for repeterende systemer
Takstein fungerer som et system, ikke som isolerte deler. Derfor blir små avvik synlige når elementer gjentas på tvers av overflaten. Vi nærmet oss Reverse engineering av takstein som en systemoppgave. Først justerte vi skanningen til stabile referanser. Deretter evaluerte vi hvordan kanter samvirker i overlappingssoner. Resultatet er at den rekonstruerte geometrien forblir konsistent når den brukes i stor skala.
Systemkrav for konsistent dekning
- Oppretthold identiske kantprofiler for pålitelig overlapping.
- Kontroller avstanden for å holde en stabil installasjonsrytme.
- Bevar proporsjonene slik at de passer til det eksisterende takfeltet.
Geometriinnfanging og tilstandsvurdering
Eksisterende fliser har ofte slitasje og små deformasjoner. Derfor behandlet vi skanningen som en referanse, ikke som en endelig modell. Først tok vi bilder av hele overflaten med tilstrekkelig detaljrikdom. Deretter identifiserte vi områder med erosjon eller lokale skader. I tillegg sammenlignet vi kurver langs hele flisens lengde. På den måten skilte vi original geometri fra bruksartefakter.
Hva vi evaluerer i skanningen
- Overflatekontinuitet på tvers av rygger og kanaler.
- Kantskarphet i tilkoblingsområder.
- Lokale avvik forårsaket av slitasje.
Rekonstruksjon for pålitelig passform og repetisjon
Rekonstruksjonstrinnet fokuserte på passform, ikke bare på form. Først gjenoppbygde vi hovedprofilen med kontrollerte kurver. Deretter finjusterte vi kantsonene som definerer hvordan flisene griper inn i hverandre. I tillegg kontrollerte vi justeringen langs en virtuell rad for å verifisere repeterbarheten. Resultatet er at modellen støtter konsekvent plassering under installasjonen. Denne tilnærmingen utfyller arbeidet vårt i 3D-skanning og bygningsmåling.
Prioriteringer for gjenoppbygging
- Stabiliser kurvene for å sikre forutsigbar geometri.
- Standardiser kantene for konsistente tilkoblinger.
- Valider repetisjon på tvers av flere segmenter.
Opprettelse av støpeformer for produksjon av nye fliser
Etter å ha ferdigstilt geometrien, lagde vi en form basert på den rekonstruerte modellen. Dette trinnet konverterer digitale data til et produksjonsverktøy. Først forberedte vi modellen for støpebegrensninger. Deretter definerte vi separasjons- og frigjøringsfunksjoner. Resultatet er at nye fliser kan produseres med konsistent geometri. Prosessen knytter digitalt arbeid sammen med produksjon, på samme måte som vår 3D-utskrift arbeidsflyter.
Anvendelse i restaurering av historiske tak
Resultatet muliggjør målrettet reparasjon uten å endre bygningens visuelle identitet. I stedet for å blande inkompatible produkter, matcher de nye elementene det opprinnelige systemet. Resultatet er at taket beholder sin historiske rytme og proporsjoner. Dette er spesielt relevant for bevaringsprosjekter og presise skanning-til-BIM drevet restaurering. For å diskutere en lignende sak, besøk vår Kontaktside.
Sammendrag av prosjektet
Objekt: tradisjonell takstein med repeterende profil og overlappende kanter.
Prosess: 3D-fangst, geometrikorreksjon og oppretting av støpeformer for støping.
Resultat: produksjonsklar form som bevarer det opprinnelige takets utseende.
Omvendt konstruksjon av propellblad Vanlige spørsmål om prosjektet
Hvorfor er reverse engineering av takstein nødvendig for restaurering?
Fordi standard fliser ofte varierer i profil. Derfor forstyrrer de den visuelle kontinuiteten i taket når de gjentas.
Kan én flis definere hele systemet?
Ja. Et representativt element danner basisgeometrien for alle gjentatte deler etter rekonstruksjon.
Hvorfor ikke bruke råskanningen direkte?
Skanninger inneholder slitasje og støy. Derfor er det nødvendig med rekonstruksjon for å oppnå en stabil og repeterbar modell.
Hvordan produseres nye fliser fra modellen?
Den rekonstruerte geometrien brukes til å lage en støpeform som gjør det mulig å støpe nye elementer på en konsekvent måte.
