Ingeniería inversa de piezas de casco - Escaneado e impresión 3D
Este ingeniería inversa de piezas de casco El subproyecto se centró en un componente roto del casco con una forma compleja y detalles funcionales. En primer lugar, escaneamos la pieza dañada para capturar su geometría. A continuación, procesamos los datos y reconstruimos el modelo para la producción. Como resultado, el flujo de trabajo conectaba la reconstrucción digital con la producción física. Este caso forma parte de nuestra proyectos de ingeniería inversa.
Captura de un componente dañado del casco

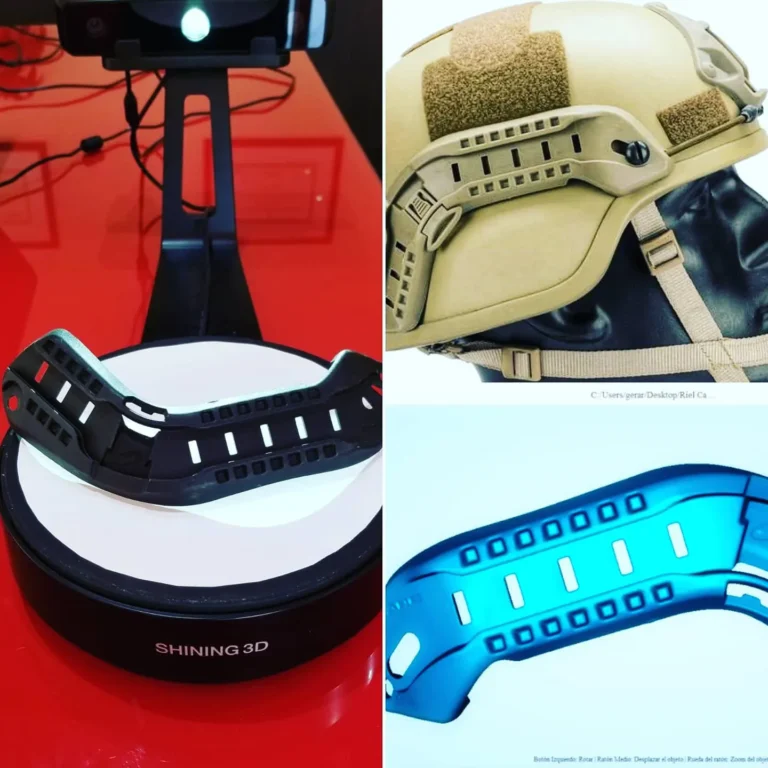

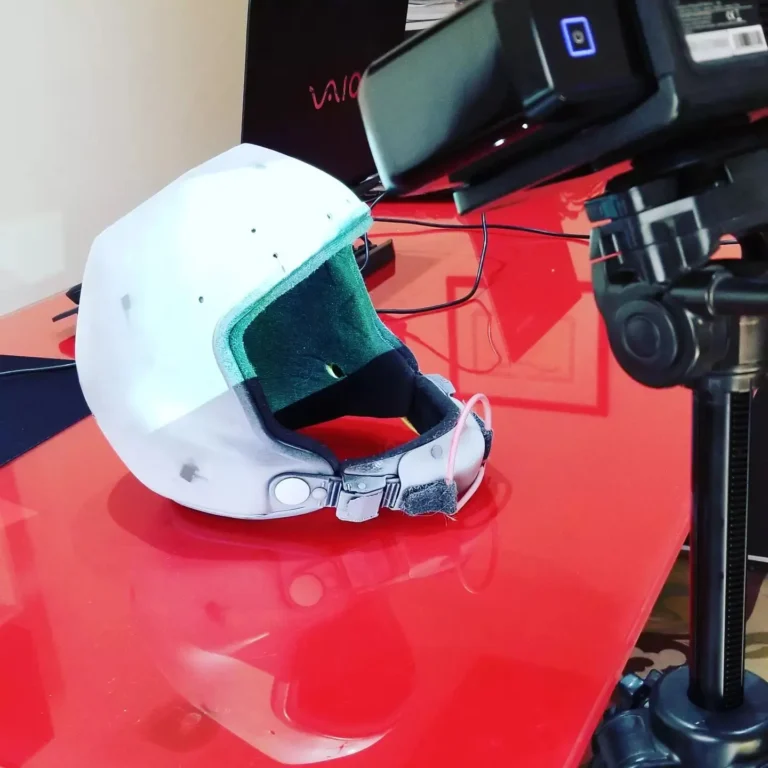

La pieza original tenía los bordes rotos y le faltaba geometría. Por tanto, la medición manual no era suficiente. En primer lugar, escaneamos el componente en una configuración controlada. A continuación, alineamos los datos y revisamos la calidad de la superficie. Como resultado, obtuvimos una base digital limpia para seguir trabajando. Este enfoque sigue la misma lógica utilizada en todos nuestros cartera de proyectos.
Tareas Técnicas Clave
- Capture la geometría dañada con una alineación estable.
- Conservar los detalles funcionales y las transiciones superficiales.
- Preparar los datos de escaneado para la reconstrucción CAD y la impresión.
De los datos de escaneado a la geometría reconstruida

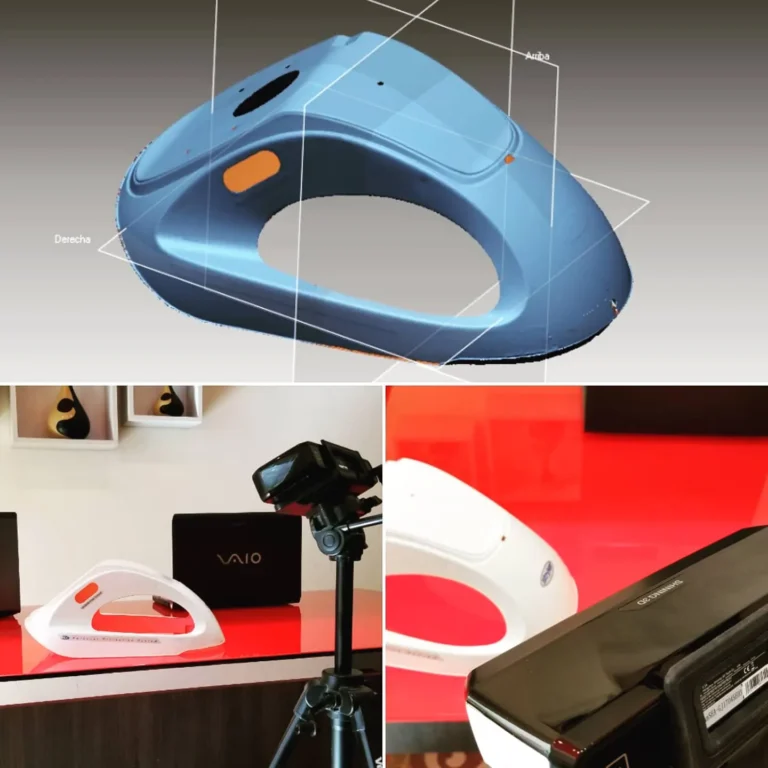

Tras el escaneado, procesamos la malla y limpiamos las zonas dañadas. A continuación, reconstruimos las regiones perdidas y rotas en un flujo de trabajo CAD. Además, comprobamos la forma general y la lógica de las piezas. El resultado fue un modelo apto para uso técnico. Además, el archivo reconstruido creó una base fiable para la fabricación.
Por qué era necesaria la reconstrucción
Un escaneado en bruto no es suficiente cuando la pieza está incompleta. Por ejemplo, los bordes rotos y la pérdida de superficie reducen la utilidad. En cambio, un modelo reconstruido permite controlar la geometría y el ajuste. Por tanto, la pieza puede revisarse antes de la producción. Este paso también reduce la incertidumbre en las siguientes fases del flujo de trabajo.
Impresión 3D y validación física
Una vez listo el modelo digital, fabricamos la pieza mediante Impresión 3D. Este paso permitió la validación física directa de la geometría reconstruida. Además, el componente impreso facilitó la revisión de la forma, la escala y la colocación funcional. Como resultado, el flujo de trabajo pasó de la pieza física dañada al prototipo utilizable de forma clara y eficaz.
Por qué una pieza impresa mejora el flujo de trabajo
Una pieza impresa muestra más que un modelo en pantalla. Por ejemplo, ayuda a evaluar el ajuste y las transiciones de los bordes en el espacio real. Además, permite la comparación práctica con el componente original. De este modo, los equipos pueden comprobar el resultado antes de pasar a la producción final o perfeccionarlo.
Resultado práctico del proyecto de ingeniería inversa de piezas de casco
El resultado final fue un modelo digital reconstruido y una pieza de recambio impresa para su evaluación. Como resultado, el proyecto demostró un flujo de trabajo completo de escaneado a producción para un componente dañado de un casco. Además, demostró cómo la ingeniería inversa puede ayudar a recuperar piezas difíciles de documentar sólo con métodos manuales. Para analizar una tarea similar, utilice el Página de contacto.
Resumen del proyecto
Ámbito: Escaneado en 3D de un componente dañado del casco, reconstrucción digital y producción de prototipos.
Salida: nube de puntos, malla procesada, geometría lista para CAD y pieza impresa en 3D.
Caso de uso: documentación, recuperación de piezas, validación de geometrías y preparación para la producción de repuestos.
Preguntas frecuentes del proyecto
¿Qué es la ingeniería inversa de piezas de casco?
Es el proceso de escanear y reconstruir un componente del casco para crear un modelo digital preciso para su análisis o producción.
¿Por qué escanear una pieza rota del casco?
Porque la geometría dañada es difícil de medir manualmente. Por ello, el escaneado 3D proporciona una referencia digital más fiable.
¿Pueden reconstruirse las zonas que faltan tras el escaneado?
Sí. La reconstrucción CAD permite reconstruir zonas dañadas o incompletas en un modelo utilizable.
¿Por qué utilizar la impresión 3D en este proyecto?
La impresión 3D permite validar físicamente la pieza reconstruida y comprobar la forma, el ajuste y la geometría general.
